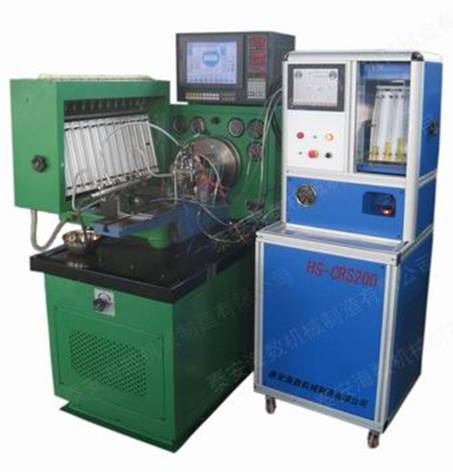

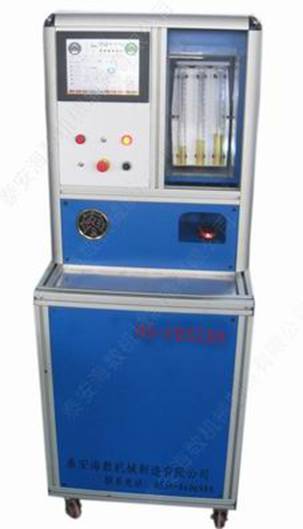

HS-CRS200高压共轨系统试验装置

　HS-CRS200高压共轨系统试验装置是泰安海数机械制造有限公司根据市场需求，新开发的经济型共轨系统测试装置。

  主要特点是：该装置与普通试验台联机可以完成共轨泵、共轨喷油器、共轨管等共轨系统的测试。投资少，见效快，易操作。是普通试验台的升级产品。既可以保持原普通试验台对欧Ⅱ普通机械式喷油泵的检测，也可以实现对欧Ⅲ共轨系统的系列测试。

   通过控制系统用户可以设定控制参数，试验装置模拟ECU输出燃油喷射控制信号，驱动共轨高压泵和共轨喷油器协同工作。本控制系统的喷油器驱动信号脉宽及频率可调；可以实时测量轨道压力，并具有高压保护和短路保护功能。

　　可测试BOSCH(博世),DELPHI(德尔福)，SIEMENS(西门子)，DENSO(电装)等高压共轨喷油器和喷油泵。

　　特点

　　01、多段电压输出自动控制，满足不同共轨喷油器的驱动要求

　　02、LCD液晶显示高压共轨喷油器喷射频率，驱动脉宽自动控制

　　03、自动控制待试喷油泵的流量调节阀，控制待试喷油泵的流量

　　04、自动实现油轨压力、精度高达到±1MPa

　　05、开环或闭环控制方式手动可选

功能

高压共轨试验装置与普通喷油泵试验台联机可实现以下功能：

01. 测量高压共轨喷油器的大油量；

　　02. 测量高压共轨喷油器的启动油量；

　　03. 测量高压共轨喷油器的回油量；

　　04. 测试轨道压力

　　05. 测试共轨喷油器的喷油压力

　　06. 测试共轨喷油器的喷雾锥角

　　07. 测试共轨喷油器的喷雾均匀性

　　08. 测试共轨油泵的密封性

　　09. 测试共轨油泵的供油压力

10. 测试共轨油泵的回油量

11. 测试不同转速下的各缸供油量

　　12. 静态检查各缸供油的时间

　　13. 检查调速器性能

　　14. 分配泵电磁阀的试验

　　15. 检查气动调速器性能

　　16. 检查增压补偿器性能

　　17. 检查分配泵的输油供油能力

　　18. 测量分配泵泵体内压

　　19. 检查气膜调速器负压性能

　　20. 进行喷油泵的密封性试验

　　21. 测量提前器提前角度

配置与参数

01.共轨高压：0～250 MPa；

02.轨道高压：0～180 MPa；

03.喷油泵供油量：0.2～9L/min；

04.喷油器供油量：0～200 CC/min；

05.可调试缸数：1～12

06.计算机控制、变频调速；

　　07.转速范围：0-4000 rpm；

　　08.转速预置十档 ；

　　09.油温控制：40±2℃；

　　10.直流电源：12/24V；

　　11.内置正负气源：0～0.16MPa，-0.1～0 MPa；

　　12.VE泵内压量程：0～0.25MPa；

　　13.提前角度(选装)：0～10°

14.齿杆行程(选装)：0～25

15.电源电压：380/220V

16.主电机功率：7.5/11/15/18.5 KW

　　17.数据资料库(选装)

　　18.打印功能(选装)

19.英文操作界面(选装)
